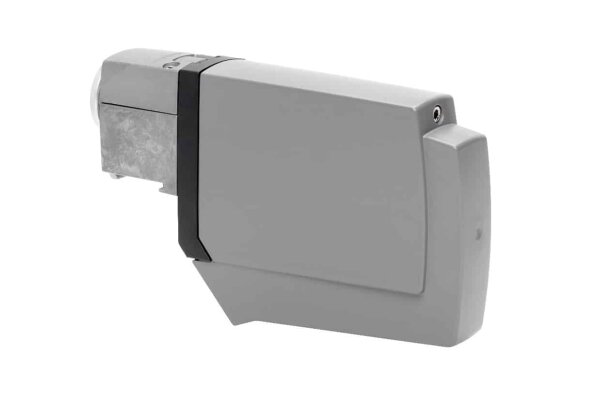

🛰️ KATHREIN UAS 684 – UNIVERSAL-QUATTRO-SPEISESYSTEM
Original Kathrein Markenware für Sat-Anlagen mit Multischalter
═══════════════════════════════════════════════
✅ AUF EINEN BLICK
═══════════════════════════════════════════════
▪ Universal-Quattro-LNB mit 4 Ausgängen
▪ Für den Anschluss an Multischalter (SAT-Anlagen für mehrere Teilnehmer)
▪ Geringe Leistungsaufnahme von typ. 1,4 W
▪ Belüftetes Gehäuse mit Schutzart IP 54
▪ Kompakte Bauform – geeignet für Multifeed-Anlagen
▪ Entspricht der ASTRA-Spezifikation für Universal-Quattro-LNB
═══════════════════════════════════════════════
📡 PRODUKTBESCHREIBUNG
═══════════════════════════════════════════════
Das Kathrein UAS 684 ist ein Universal-Quattro-Speisesystem für den Einsatz
in Sat-Anlagen mit Multischalter. Über die vier Ausgänge werden die vier
Ebenen (High/Low Band, horizontal/vertikal) separat zum Multischalter
geführt – geeignet für die Versorgung mehrerer Teilnehmer in
Mehrfamilienhäusern, Hotels oder größeren Wohneinheiten.
Das belüftete Gehäuse mit Schutzart IP 54 bietet Schutz gegen Staub und
Spritzwasser. Die kompakten Abmessungen ermöglichen den Einsatz in
Multifeed-Halterungen zum gleichzeitigen Empfang mehrerer Satelliten
(z. B. ASTRA, EUTELSAT, TÜRKSAT).
Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quattro-
LNBs und passt zu den Kathrein Offset-Parabolantennen der Serien CAS 06/60,
CAS 80, CAS 90 und CAS 120.
═══════════════════════════════════════════════
🔧 TECHNISCHE DATEN
═══════════════════════════════════════════════
Typ: UAS 684
Polarisation: 4 x (2 x horizontal, 2 x vertikal)
Eingangsfrequenz: 10,7 – 11,7 GHz / 11,7 – 12,75 GHz
Oszillatorfrequenz (L.O.): 9,750 und 10,60 GHz
Verstärkung: > 50 dB
Polarisations-Entkopplung: min. 22 dB
Phasenrauschen (10,60 GHz):
• 1 kHz: -50 dBc
• 10 kHz: -75 dBc
• 100 kHz: -95 dBc
Leistungsaufnahme: typ. 1,4 W
Versorgungsspannung: 9 – 19 V (über Koaxialkabel)
Ausgänge: 4 x F-Connector / 75 Ω
Schutzart: IP 54
Abmessungen: 235 x 135 x 44 mm
Gewicht: ca. 0,8 kg
═══════════════════════════════════════════════
📦 LIEFERUMFANG
═══════════════════════════════════════════════
✔ Kathrein UAS 684 Universal-Quattro-Speisesystem
✔ 4 x F-Stecker
✔ Azimut-/Elevation-Tabelle
✔ Gebrauchsanleitung
═══════════════════════════════════════════════
🛰️ GEEIGNET FÜR
═══════════════════════════════════════════════
- Kathrein CAS 06/60
- Kathrein CAS 80xx
- Kathrein CAS 90xx
- Kathrein CAS 120
- Empfang von Satelliten im Ku-Band (z. B. ASTRA, EUTELSAT, TÜRKSAT)
- Multifeed-Anlagen
- Mehrteilnehmer-Anlagen mit Multischalter
═══════════════════════════════════════════════
ℹ️ WICHTIGER HINWEIS
═══════════════════════════════════════════════
Dieses Quattro-LNB ist ausschließlich für den Betrieb mit einem Multischalter
vorgesehen und nicht für den direkten Anschluss an einen einzelnen Receiver
geeignet. Für Einzelteilnehmer-Anlagen wird ein Quad- oder Single-LNB benötigt.
